樹莓派 7" 吋H型HDMI LCD螢幕1024×600 IPS

7inch HDMI LCD (H)

貨號 WS-14628
售價 1,667 (未稅)
含營業稅 1,750.35
廠商庫存 0

原始網址: https://www.waveshare.net/shop/7inch-HDMI-LCD-H.htm



7英寸觸控屏

  • 尺寸7寸
  •
  • 分辨率1024×600
  •
  • 顯示接口HDMI / VGA
  •
  • 顯示面板面板
  •
  • 可視角度170°
  •
  • 觸摸類型電容觸摸
  •
  • 觸控點數5點觸控
  •
  • 觸摸接口USB
  • OSD菜單調節亮度/對比度
  •
  • 音頻輸出13.5mm耳機接口
  •
  • 音頻輸出24PIN接口
  •
  • 遊戲機Xbox360/PS4/SWITCH
  •
  • 認證RoHS2.0

此款標178°的是虛假宣傳。不良商家為誘導客戶,擅自將170°改為178°,敬請注意,謹防受騙。






設備及系統支持



Raspberry Pi

支持Raspbian,五點觸控,免驅
支持Ubuntu / Kali / WIN10 IoT,單點觸控,免驅
支持Retropie,免驅



支持樹莓派所有版本





Jetson Nano

支持Ubuntu,單點觸控,免驅

計算機

支持Windows 10 / 8.1 / 8 / 7,五點觸控,免驅

遊戲機

微軟Xbox360、索尼PS4、任天堂SWITCH等







設備連接圖示


接入樹莓派Raspberry Pi 4


接入樹莓派Raspberry Pi 3B+


接入樹莓派Raspberry Pi Zero W


接入人工智能板Jetson Nano


接入各種mini PC







顯示

此款標178°的是虛假宣傳
不良商家為誘導客戶,擅自將170°改為178°,敬請注意,謹防受騙。







觸摸


          * 最高支持5點觸摸,實際觸摸點數與軟件系統有關

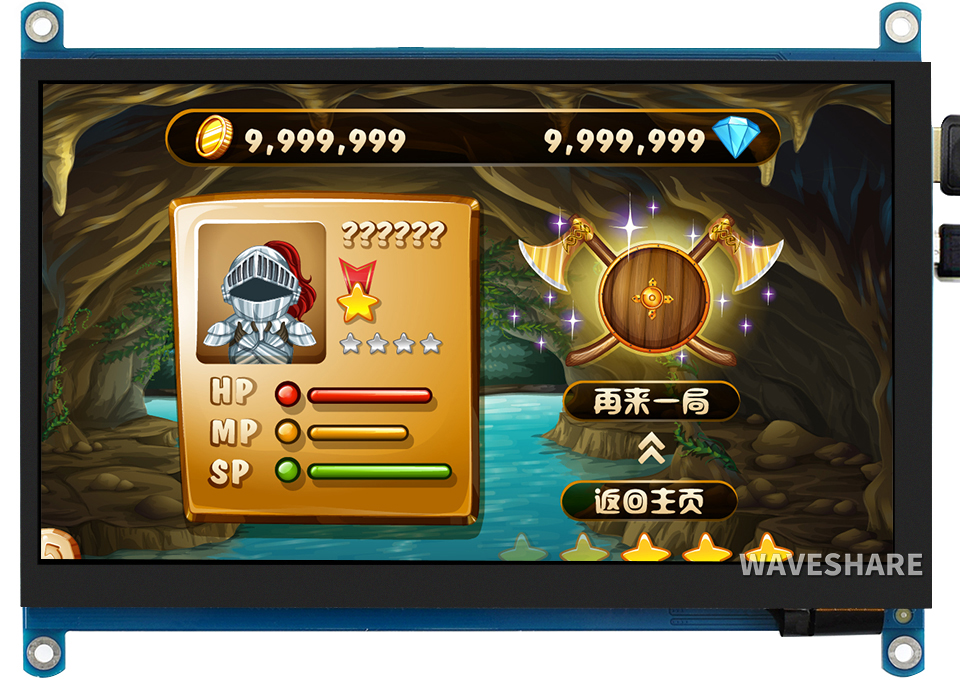

暢玩遊戲機


          * 通過耳機和喇叭接口輸出音頻






設計細節揭秘


1 . LCD FFC線抗干擾設計,工業使用更穩定。
2 . VCOM電壓調節電阻,可調節VCOM電壓,以達到最佳的顯示效果(山寨產品的顯示效果不堪入目)。
3 . USB協議轉換器,將觸摸信號轉為標準多點觸摸協議,實現流暢的多點觸摸功能(山寨產品連多點觸摸都實現不了)。
4 . USB寬電壓輸入電路,支持4~5.5V的USB供電輸入。miniPC在長時間運行或編譯內核等操作時,可能會導致USB的輸出電壓降低,如沒有該電路,將會導致顯示屏閃爍或無法觸摸(山寨產品連這都偷工減料,會害死人)。
5 . 單向隔離電路,只接Touch進行供電時,Touch輸入的5V電壓會給觸摸與顯示電路供電。接Power Only供電時,Touch輸入的5V只給觸摸電路供電,Power Only給其它電路供電,兩個電源完全獨立,不會引出故障(山寨產品在同時接Touch和Power Only供電時,可能導致系統無法正常啟動)。
6 . 提供了外接耳機和喇叭兩種音頻輸出方式,喇叭每聲道支持2.6W的功放電路(山寨無音頻輸出)。
7 . 提供OSD菜單設置按鈕,可以調節背光亮度和顯示顏色(山寨產品連幾個按鍵都省,真沒話說)。
8 . LCD驅動電路採用DC-DC,長時間使用也不發熱。
9 . 引出VGA接口,方便用戶連接VGA設備。







外觀及尺寸



包裝清單
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  1. 7inch HDMI LCD (H) × 1
  2. HDMI連接線× 1
  3. HDMI母口轉micro HDMI公口轉接頭× 1
  4. USB線type A公口轉micro公口× 1
  5. RPi銅柱包(4PCS套) × 1
  6. 快速入門手冊× 1
